Литейный кран сталелитейного завода YZ

Описание

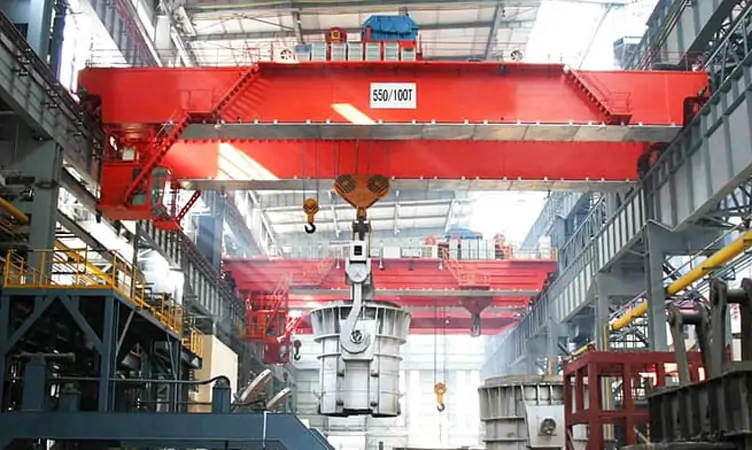

Литейный кран сталелитейного завода YZ, также известный как ковшовый кран сталелитейного завода, является важным подъемно-транспортным оборудованием в плавильном цехе сталелитейного завода. Кран в основном используется для перемещения жидкого металла, заливки и расплавленного чугуна в процессе непрерывной разливки стали, включая передачу расплавленного чугуна в конвертер через загрузку конвертера, а также подъем расплавленной стали в рафинировочную печь через пролет рафинирования, или подъем расплавленной стали в поворотный ковш непрерывной разливки через пролет расплавленной стали.

Структурная конструкция металлургического литейного крана типа YZ подразделяется на различные формы в зависимости от тоннажа и требований к применению, в основном включая двухбалочный и двухрельсовый, четырехбалочный и четырехрельсовый, четырехбалочный и шестирельсовый и другие типы. Среди них двухбалочная двухрельсовая и четырехбалочная четырехрельсовая конструкции обычно применяются для кранов среднего и большого тоннажа, а четырехбалочная шестирельсовая форма двойной тележки в основном используется для кранов большого тоннажа. Краны грузоподъемностью 125 тонн обычно используются в двухбалочной конструкции типа YZ, а краны грузоподъемностью более 125 тонн в основном используются в четырехбалочной конструкции типа YZS, чтобы удовлетворить спрос на более высокую грузоподъемность.

Особенности конструкции

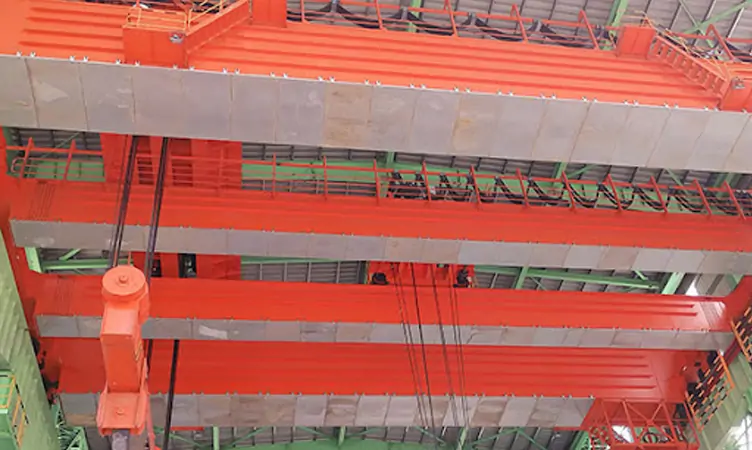

Металлургические литейные краны Dafang делятся на два типа: Тип YZ и Тип YZS. Эти два типа значительно отличаются по структурной конструкции, чтобы удовлетворить потребности различных условий работы. Тип YZ имеет двухбалочную и однотележечную конструкцию, которая в основном состоит из моста, тележки, крюковой балки, механизма передвижения тележки и электрической системы. Главный крюк имеет крюковую балку с фиксированным шагом, которая специально используется для подъема сталеразливочного ковша, в то время как вторичный крюк взаимодействует с главным крюком для выполнения задач по разгрузке стали, обработке стального шлака и других вспомогательных задач по подъему. Механизм управления и основное электрооборудование интегрированы внутри главной балки, а электрическое помещение главной балки оснащено холодильной установкой для обеспечения стабильности работы оборудования. Кроме того, нижняя часть главной балки оснащена теплоизоляционными плитами вдоль направления пролета, что эффективно снижает эффект теплового излучения расплавленной стали на металлическую конструкцию.

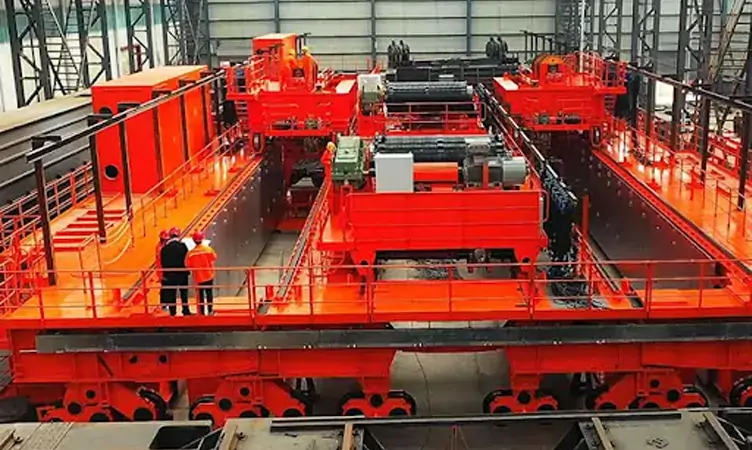

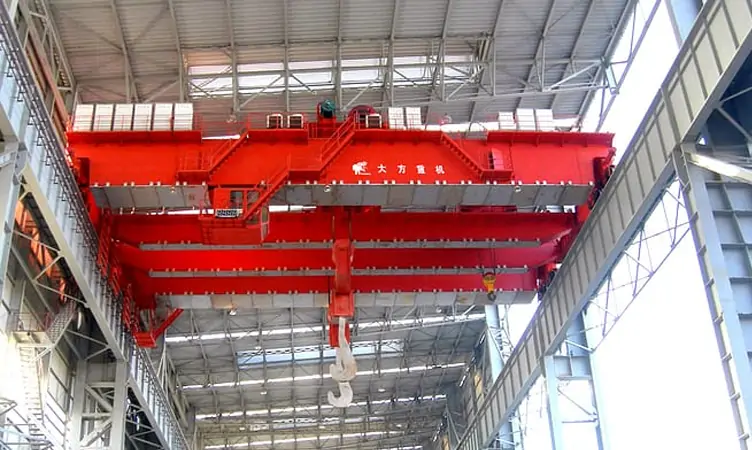

Тип YZS использует структуру главной и вице-тележки, четыре балки и четыре рельса, которая в основном состоит из моста, главной тележки, вице-тележки, крюковой балки, механизма движения тележки и электрической системы. Главная тележка движется по главной балке с внешней стороны моста и отвечает за подъем ковша с расплавленной сталью, а вице-тележка движется по вице-балке с внутренней стороны моста, которая может перемещаться по нижней части главной тележки и выполнять задачи по выгрузке расплавленной стали и обработке шлака с помощью крюка и главного крюка в сотрудничестве. Ходовой механизм тележки имеет четырехугольную форму привода для обеспечения плавной работы. Кроме того, кран оснащен специальными электронными весами и наглядными устройствами отображения в кабине машиниста и на мосту, которые удобны для контроля и управления в режиме реального времени. Обе конструкции воплощают в себе такие качества, как высокая эффективность, безопасность и адаптивность.

Особенности

• Каждый механизм имеет регулируемую скорость, что позволяет адаптироваться к различным условиям работы;
• Распределитель поддерживает 360-градусное вращение для повышения гибкости работы;
• Расстояние между крюками порталов можно регулировать в зависимости от потребности, чтобы удовлетворить различные требования к подъему;
• Оснащен интеллектуальным ограничением нагрузки и системой сигнализации в реальном времени для обеспечения безопасной работы;
• Интегрированные высокоточные функции взвешивания груза, управления PLC, обнаружения неисправностей, записи и печати данных;
• Встроенная система защиты от столкновений для предотвращения взаимных помех кранов одного пролета.

Дополнительные опции:

Основными преимуществами наших литейных кранов являются инновационные технологии, надежная работа, прочная конструкция и удобство обслуживания. В соответствии с требованиями заказчика мы также можем предложить следующие индивидуальные функции:

• Поворотный козловой крюкораспределитель для повышения удобства эксплуатации;
• Портальный крюкораспределитель с регулируемым расстоянием между крюками для адаптации к различным сценариям подъема;
• Портальный крюкораспределитель с жесткой направляющей колонной для повышения стабильности подъема;
• Функция взвешивания и отображения груза в режиме реального времени для точного контроля.

Технические параметры

Грузоподъемность (т)		200/50	225/65	240/80	280/65	320/80
Рабочий класс		A7	A7	A7	A7	A7
Пролет (м)		28	27	22	21	24.5
Высота подъема	Основной крюк	26	32	25	24	28
	Вспомогательный крюк	26	34	27	26	32
Скорость	Главный крюк	6	11	7	10	7.5
	Вспомогательный крюк	10	11	9.6	12	10
	Главная тележка	41	41	35	30	29
	Вспомогательная тележка	38	39.5	38	39	39
	Кран	78	84	80	76	58

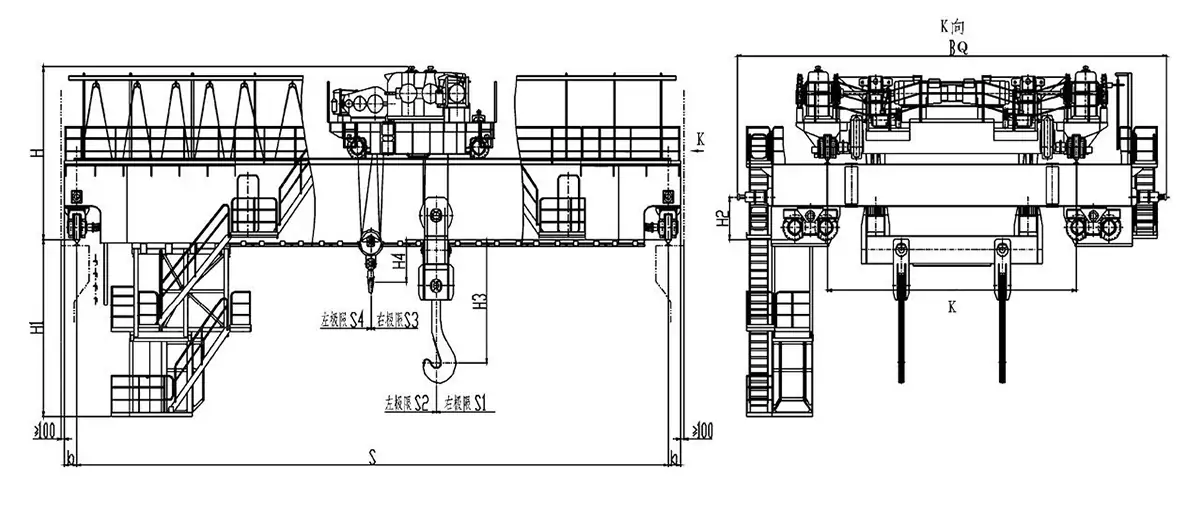

Размеры (мм)	H	6900	7000	7000	7600	7800
	H1	6000	5990	5650	6400	6500
	H2	1650	1400	1350	1350	1500
	B	1700	17300	18500	19200	19500
	B1	10000	10100	11250	12000	12500
	B2	3200	3300	3800	3800	5000
Предельные размеры (мм)	b	450	450	450	500	500
	H3	6000	5800	5500	5900	6000
	H4	1000	1000	1500	1500	1700
	S1	2600	2500	2800	3200	3300
	S2	3000	3000	3200	3500	3500
	S3	2000	2200	2400	2400	2600
	S4	1600	1600	2800	2800	3000
Максимальная нагрузка на колесо (кН)		530	550	545	595	650
Рекомендуется стальная гусеница		QU120
Источник питания		3-фазная сеть переменного тока 380 В 50 Гц

Литейные краны для сталелитейных заводов YZ - индивидуальные решения для ваших уникальных потребностей

Каждый сталелитейный завод уникален, как и стоящие перед ним задачи. Именно поэтому Dafang предлагает полностью адаптированные литейные краны YZ для сталелитейных заводов, которые легко интегрируются в существующие операции и обеспечивают максимальную производительность. Свяжитесь с нами сегодня, чтобы получить бесплатную консультацию!
