Контейнерный козловой кран RTG

Описание

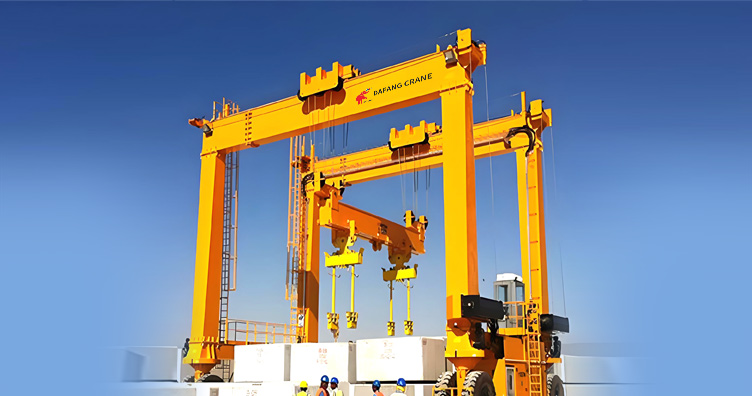

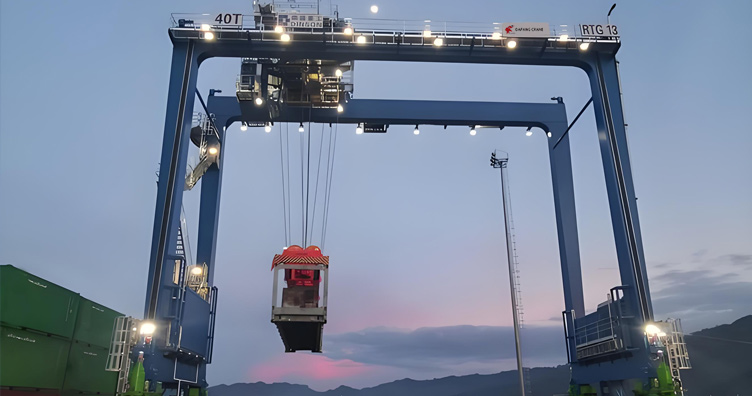

Козловой кран на резиновых шинах (RTG) - это эффективное оборудование для обработки контейнеров, широко используемое в портах и верфях. Его основная конструкция включает в себя главную балку, аутригеры, систему ходовых шин и подъемную тележку.

Главная балка является основной несущей частью козлового крана RTG, обладает хорошей жесткостью и устойчивостью и может выдерживать большие нагрузки. Над главной балкой установлены направляющие рельсы для перемещения подъемной тележки. Выносные опоры находятся на обоих концах главной балки, поддерживая всю конструкцию и обеспечивая ее устойчивость во время работы. Большие резиновые шины расположены в нижней части аутригеров, что позволяет RTG гибко перемещаться по двору в соответствии с требованиями различных рабочих позиций.

Его ходовая система состоит из нескольких ведущих колес, каждое из которых оснащено независимым двигателем и тормозной системой для обеспечения плавного движения и точного позиционирования во дворе. Подъемная тележка находится под главной балкой и оснащена электрической или гидравлической лебедкой для подъема и перемещения контейнеров. Тележка может перемещаться в боковом направлении по направляющим рельсам для точного размещения контейнеров.

Козловой кран RTG также оснащен передовой системой управления, которая включает в себя PLC (программируемый логический контроллер), датчики и многочисленные защитные устройства. Такая конструкция делает RTG незаменимым и эффективным инструментом для обработки контейнеров в современных портах и верфях.

Характеристики

• Гибкое передвижение без гусениц: Независимый привод шин, адаптация к различным планировкам площадки, высокая мобильность и быстрое реагирование на различные операционные потребности.
• Высокоэффективная и энергосберегающая конструкция: Оптимизация систем управления энергопотреблением, повышение эффективности работы, снижение эксплуатационных расходов и уменьшение воздействия на окружающую среду.
• Интеллектуальная система безопасности: Интеграция ПЛК и дистанционного мониторинга, диагностика и обслуживание в режиме реального времени, обеспечение безопасной и надежной работы и сокращение времени простоя.

Приложение

• Работа на портовых верфях: На крупных портовых складах кран RTG используется для эффективной обработки и штабелирования контейнеров с целью повышения эффективности использования пространства и операционной эффективности.
• Работа на грузовых терминалах: Подходящий для грузовых терминалов, козловой кран RTG может быстро реагировать на различные операционные потребности и обеспечивать эффективность и безопасность процесса погрузки и разгрузки грузов.
• Управление логистическим центром: В современном логистическом центре козловой кран RTG необходим для точного управления и штабелирования большого количества контейнеров, оптимизации планировки складских помещений и повышения общей операционной эффективности.

Технические параметры

Основные технические параметры
Номинальная грузоподъемность (тонна)		35	41	70
Расстояние до основания (метр)		7	7	7.5
Пролет (метр)		23.47/26	23.47/26	23.47/26
Высота подъема (метр)		15.5/18.5	15.5/18.5	15.5/18.5
Слои штабеля		4/5	4/5	4/5
Спецификация контейнера		20’,40’,45’	20’,40’,45’	20’,40’,45’
Скорость	Подъем (полный груз/пустой груз)	20/40	25/50	25/50
	Перемещение порталов (полная загрузка/пустая загрузка)	30/130	30/130	30/130
	Путешествие на троллейбусе	70	70	70
Номера колес		8	8/16	16
Максимальная нагрузка на колесо		300	320/180	200
Источник питания		Дизельная генераторная установка или трехфазный генератор AC380V 50Hz
