Многофункциональный мостовой кран для обжарки

Описание

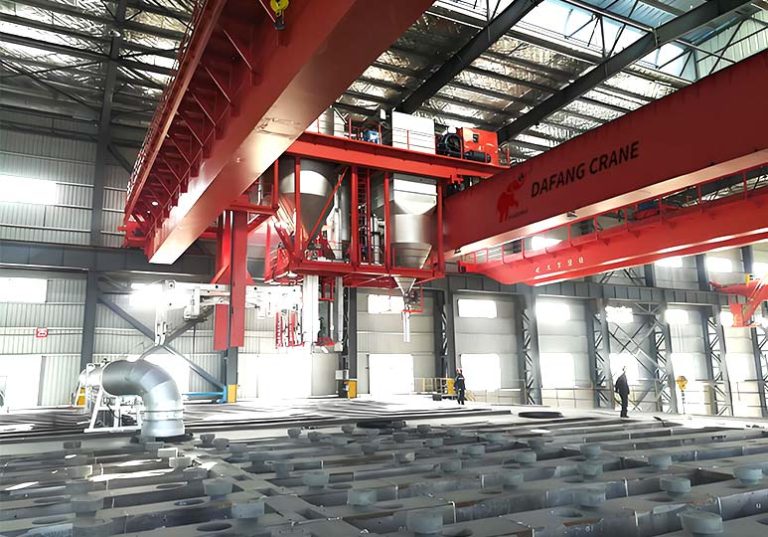

Многофункциональный мостовой кран для обжарки представляет собой специальный кран с вакуумной системой подачи материала, системой удаления пыли и охлаждения, а также устройством для зажима анодных углеродных блоков. Это специальный кран для технологической линии, обслуживающей процесс обжига анодных углеродных блоков.

Устройство выполняет следующие основные функции:

(1) Загрузка печи: Загрузка необожженных анодных блоков (зеленых блоков) в шахту печи для обжига;
(2) Заполнение: Засыпьте гранулированный кокс из ящика для материалов в зазор между печью для обжига и анодными блоками и закройте верхнюю часть;
(3) Всасывание: Всасывание наполнителя в печи в бункер;
(4) Разгрузка: Извлеките запеченные анодные блоки (готовые блоки) из печи для обжига и отправьте их на конвейер или в указанное место;
(5) На тележке установлена вспомогательная всасывающая труба для очистки дымохода и удаления пыли. На раме моста установлена электрическая таль грузоподъемностью 10 тонн для переноски горелки, ремонта и обслуживания печи для обжига.

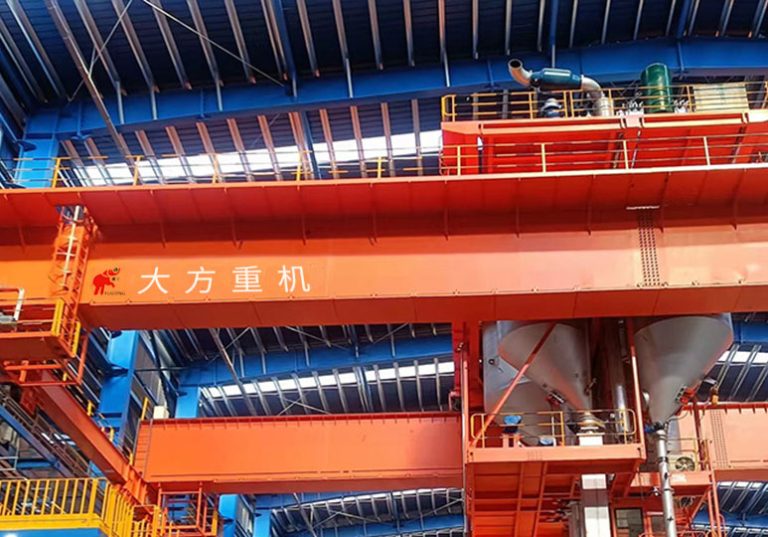

Вся машина состоит из электрической тележки, рамы моста, механизма передвижения тележки, электрической тали и системы управления. Тележка состоит из системы всасывания и разгрузки, зажимного устройства, рамы тележки, механизма управления тележкой и кабины водителя. Управление всей тележкой осуществляется с помощью частотного преобразования и ПЛК.

Применение

Металлургическая промышленность - обработка анодов и обжиг минерального порошка

В цехе обжига анодов на алюминиевых заводах многофункциональный мостовой кран для обжарки играет ключевую роль в загрузке сырых анодов и выгрузке готовых анодов. Он оснащен устойчивой к высоким температурам вакуумной присоской, которая может поглощать углеродистые блоки с температурой до 1000°C. В то же время на линии обжига железной или никелевой руды он может всасывать и транспортировать горячий минеральный порошок с выхода вращающейся печи в зону охлаждения.

Химическая промышленность - транспортировка катализаторов и материалов для литиевых батарей

В процессе обжига катализаторов на химических заводах он транспортирует прокаленные гранулированные материалы (например, молекулярные сита) через пневматическую систему всасывания. Эти материалы обычно подвержены коррозии, поэтому всасывающая труба должна быть облицована нержавеющей сталью или керамикой. При производстве материалов для положительных электродов литиевых батарей он эффективно перемещает обожженный порошок фосфата железа лития, что позволяет избежать ручного контакта с высокотемпературными материалами. Скорость вакуумного всасывания регулируется для адаптации к химическим продуктам с различными размерами частиц.

Промышленность строительных материалов - высокотемпературное перемещение цемента и огнеупорных материалов

На цементных заводах краны всасывают частицы клинкера при температуре около 800°C с выхода вращающейся печи и транспортируют их в охладитель по закрытым трубам без утечки пыли в течение всего процесса. При производстве огнеупоров они перегружают обожженную магнезию или высокоглиноземистый бокситовый порошок. Для удовлетворения потребностей в быстром всасывании и транспортировке материалов высокой плотности оборудование должно быть укомплектовано крупнопоточным вакуумным насосом.

Характеристики

• Эффективная мощность всасывания: Встроенный вакуумный насос или пневматическая система транспортировки для перемещения материала без пыли. Регулируемый объем всасывания для адаптации к различным размерам частиц (от микропорошка до мелких кусочков).
• Высокотемпературная и пылезащищенная конструкция: Всасывающая труба охлаждается водой или жаропрочным сплавом, что позволяет выдерживать высокие температуры 300~1200°C. Ключевые компоненты (такие как двигатели и кабели) имеют степень защиты IP65 или выше.
• Многофункциональная интеграция: Многофункциональный мостовой кран для обжарки может сочетаться с грейферными ковшами, зажимами и другими режимами переключения для достижения интегрированного всасывания + обработки. Автоматическое управление (ПЛК+датчик), точное позиционирование и контроль потока.
• Безопасность и надежность: Конфигурации безопасности, такие как взрывозащищенные двигатели, сигнализация перегрева и контроль концентрации пыли.

Технические параметры

	Многофункциональный кран для выпечки	Зажимы крановые	Вакуумный погрузочно-разгрузочный кран
Пролет крана (м)	34.5	34.5	34.5
Скорость движения крана-тележки (м/мин)	2-60	2-60	2-60
Скорость перемещения (м/мин)	1.6-40	1.6-40	1.6-40
Зажим
Скорость подъема (м/мин)	2-10	2-10	—
Ход подъема (м)	8.5	8.5	—
Подъемный вес (т)	Двойные зажимы с емкостью 2×10	Двойные зажимы с емкостью 2×10	—
Открытие (мм)	5060	5060	—
Контроль скорости
Кран-тележка	Частотно-регулируемый привод	Частотно-регулируемый привод	Частотно-регулируемый привод
Тележка	Частотно-регулируемый привод	Частотно-регулируемый привод	Частотно-регулируемый привод
Зажим	Частотно-регулируемый привод	Частотно-регулируемый привод	—
Вакуумная погрузочно-разгрузочная труба
Скорость подъема (м/мин)	2.6/16	—	2.6/16
Ход подъема (м)	9.7/9.7	—	9.7/9.7
Производительность погрузки/разгрузки (т/ч)	65/80	—	65/80
Объем ящика для материалов (м3)	45	—	45
Вакуумный насос
Мощность (кВт)	160	—	160
Давление ветра (кПа)	-40	—	-40
