Электромагнитный мостовой кран QCL

Описание

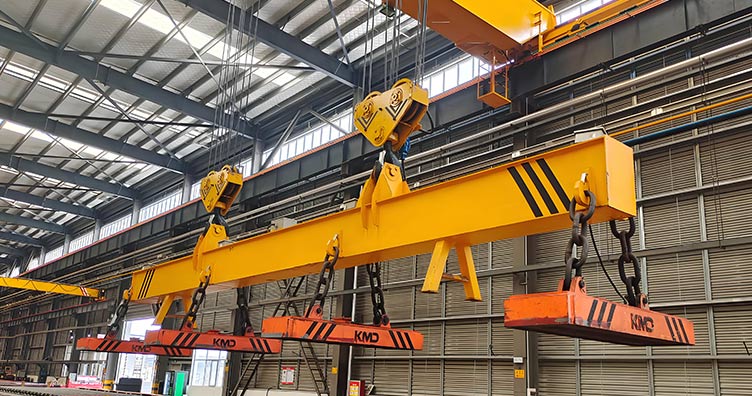

Электромагнитный мостовой кран — это эффективное подъемное оборудование, специально предназначенное для перемещения и укладки металлических материалов. В зависимости от расположения главной балки различают четыре типа: параллельно главной балке, вертикально главной балке, с верхней вращающейся балкой и с нижней вращающейся балкой. Эти четыре типа различаются по конструкции, режиму работы и применимым рабочим местам.

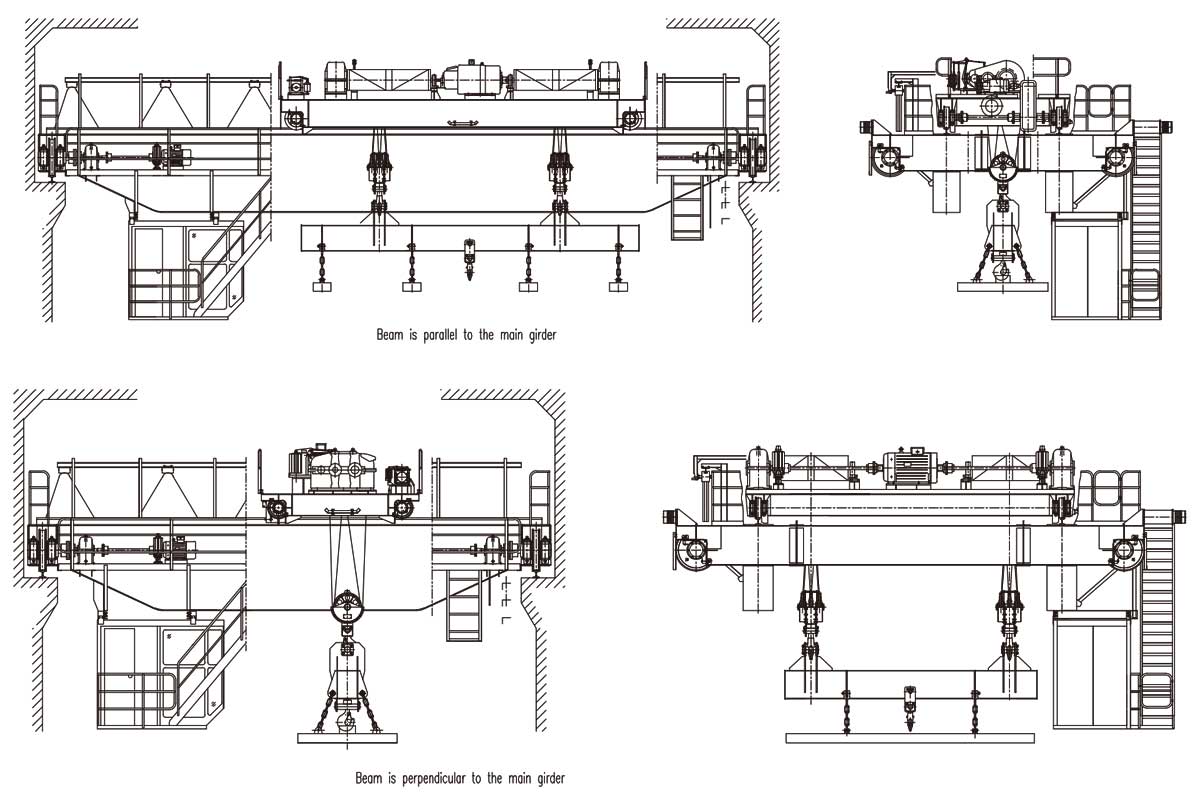

Подвесная балка параллельно главной балке

Конструктивные особенности: две главные балки расположены параллельно, а электромагнитная подвесная балка установлена ​​горизонтально под главными балками.

Преимущества: высокая грузоподъемность и высокая устойчивость, подходит для подъема грузов большой грузоподъемности (например, 15–40 т) и длинных пролетов (≥16 м), обычно используется на сталелитейных заводах и в тяжелом машиностроении.

Типичные области применения: подъем тяжелых магнитных материалов, таких как стальные пластины, стальные рулоны, крупные отливки и т. д.

Подвесная вертикальная главная балка

Конструктивные особенности: электромагнитная подвесная балка и электрическая тележка перпендикулярны главным балкам, а общая конструкция компактна.

Преимущества: занимает мало места, подходит для низких и коротких заводских зданий или коротких пролетов (≤12 м), обладает высокой гибкостью.

Электромагнитный мостовой кран с верхней поворотной балкой

Конструктивные особенности: подвесная балка устанавливается над основными балками и может вращаться в горизонтальной плоскости. Такая конструкция позволяет мостовому крану перевозить материалы в больших масштабах. Вращая подвесную балку, можно выполнять более сложные задачи по обработке материалов и значительно повышать эксплуатационную гибкость.

Многоугловая обработка материалов: подходит для ситуаций, когда материалы необходимо транспортировать под несколькими углами, например, для обработки или сборки заготовок сложной формы.

Электромагнитный мостовой кран с верхней поворотной балкой

Конструктивные особенности: Подвесная балка устанавливается над основными балками и может вращаться в горизонтальной плоскости. Такая конструкция позволяет мостовому крану перевозить материалы в больших масштабах. Поворот подвесной балки позволяет выполнять более сложные задачи по перемещению грузов и значительно повышает гибкость управления.
Перемещение материалов под разными углами: Подходит для ситуаций, когда материалы необходимо транспортировать под разными углами, например, при погрузочно-разгрузочных или сборочных операциях с заготовками сложной формы.

Электромагнитный мостовой кран с нижней поворотной балкой

Конструктивные особенности: подвесная балка устанавливается под основными балками и может вращаться в горизонтальной плоскости. Аналогично подвесной балке с верхней поворотной балкой, но обычно больше подходит для помещений с низкой высотой потолков.

Применение: эта конструкция особенно подходит для мест с низкой высотой потолков, обеспечивая эффективную работу на ограниченной высоте. Например, в подвалах, заводских помещениях и других помещениях с ограниченным зазором, конструкция нижней поворотной подвесной балки может в полной мере использовать ограниченное пространство для обработки материалов.

Применение Электромагнитный мостовой кран

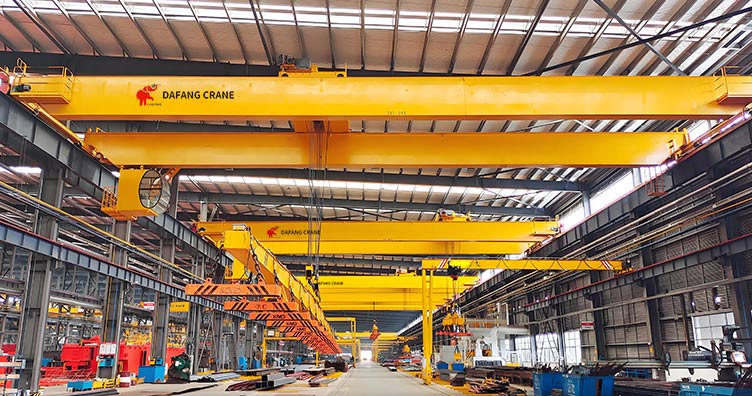

Производство и обработка стали

На сталелитейных заводах и сталепрокатных станах электромагнитный мостовой кран может эффективно перемещать металлические материалы, такие как стальные пластины и заготовки. Электромагнитные подвесные балки могут прочно адсорбировать металлы различной формы, повышать эффективность работы и сокращать ручное вмешательство.

Машиностроительный цех

На машиностроительных заводах он предназначен для перемещения и сборки крупных металлических деталей, таких как станины станков и компоненты двигателей. Его точная управляемость обеспечивает безопасную обработку и точное позиционирование сложных заготовок.

Автомобильный завод

В процессе производства автомобилей он способен перемещать тяжелые металлические компоненты, такие как детали кузова и двигатели транспортных средств. Конструкция электромагнитной подвесной балки повышает безопасность и эффективность процесса перемещения и снижает риск повреждения уязвимых деталей.

Станция переработки металлолома

На станции переработки металлолома он предназначен для сортировки и транспортировки металлолома, такого как железный лом, стальной лом и т. д. Электромагнитные подвесные балки могут быстро адсорбировать и транспортировать большие объемы металлолома, что значительно повышает эффективность и безопасность обработки.

Технические параметры

Характеристики

Сильная электромагнитная адсорбционная способность

Мостовой кран с электромагнитной балкой оснащен мощными электромагнитами, которые могут прочно удерживать металлические материалы различных форм и размеров, будь то стальные листы, заготовки или другие тяжелые металлические детали. Этот метод адсорбции не только повышает эффективность погрузочно-разгрузочных работ, но и снижает необходимость ручного вмешательства, обеспечивая безопасность и стабильность.

Гибкая система управления

Благодаря современным системам управления, включая частотный преобразователь скорости и программируемый логический контроллер (ПЛК), он поддерживает тонкую настройку операций, обеспечивая точное позиционирование и безопасный подъем в ограниченном пространстве. Беспроводной пульт дистанционного управления и режимы работы кабины обеспечивают большую гибкость для адаптации к различным рабочим потребностям.

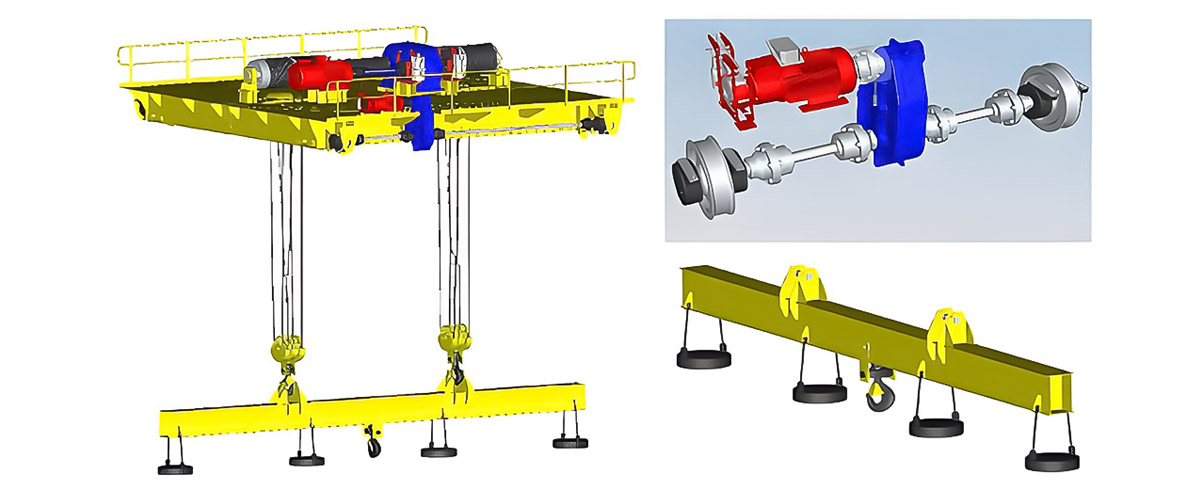

Многофункциональная конструкция подвесной балки

Электромагнитная подвесная балка может быть настроена в соответствии с различными рабочими потребностями, например, изменением количества, положения или напряженности магнитного поля электромагнита. Верхняя и нижняя поворотные подвесные балки обеспечивают большую эксплуатационную гибкость, позволяя мостовому крану обрабатывать материал в больших масштабах, адаптируясь к сложным формам и размерам заготовок.

Электромагнитный мостовой кран с несущей балкой
Вместимость（тонна）			15					20					32					20+20
Пролет (м)			22.5	25.5	28.5	31.5	34.5	22.5	25.5	28.5	31.5	34.5	22.5	25.5	28.5	31.5	34.5	22.5	25.5	28.5	31.5	34.5
Высота подъема (м)			16					16					16					16
Рабочая нагрузка			A6					A6					A6					A6
Скорость	Скорость подъема	m/min	13.2					12.6					12.5					11.7
	Скорость передвижения тележки		36.7					36.2					37					37.5
	Скорость передвижения крана		101.4					89					87.3					87.3
Макс. Нагрузка на колеса (Кн)			175	190	203	215	230	215	228	240	249	259	305	322	332	345	357	358	375	388	405	425
Общая мощность			63					71					111.3					128.5
Рекомендовать модель рельса			43kg/m					43kg/m					43kg/m					QU100
Примечание: рабочий режим может быть разработан A6 или A7.
