Подвесной кран для перекрытий YB

Описание

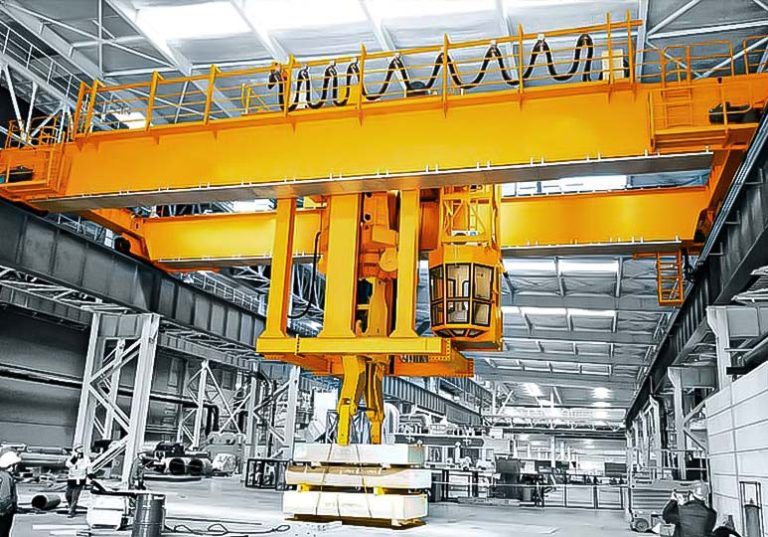

Мостовой кран для захвата слябов является ключевым оборудованием для участков непрерывной разливки и горячей прокатки на металлургических предприятиях. Он специально используется для подъема, штабелирования и переворачивания высокотемпературных слябов. Общая конструкция крана представляет собой сверхпрочную коробчатую мостовую конструкцию. Главная балка и концевая балка соединены в жесткую раму высокопрочными болтами, которая выдерживает высокотемпературное излучение и удары большой нагрузки. Главная балка обычно имеет рельсовую коробчатую структуру, внутри которой установлены усиливающие пластины для повышения сопротивления кручению.

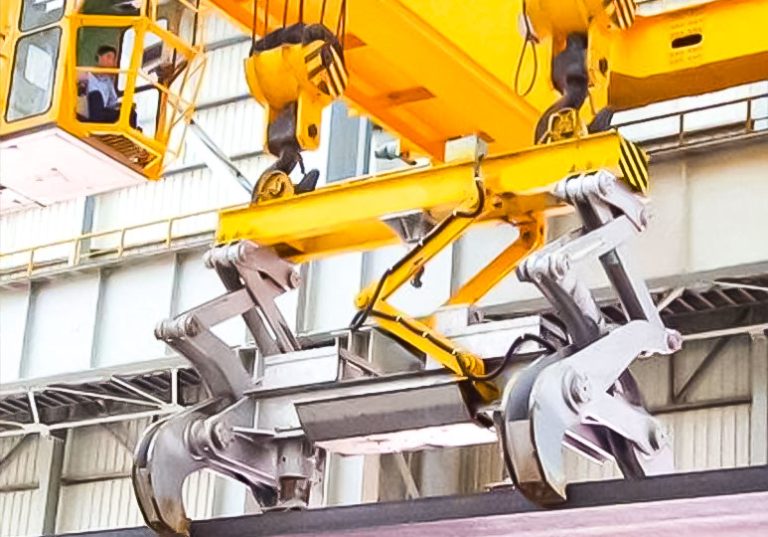

Основным компонентом является специальное устройство для зажима плит, изготовленное из жаропрочной легированной стали, а губки инкрустированы специальными накладками из керамического волокна, чтобы противостоять высокотемпературному горению. Зажим осуществляется автоматически с помощью рычажного механизма или гидравлической системы, а механическая самоблокирующаяся конструкция обеспечивает сохранение усилия зажима даже в случае отключения электроэнергии. Верхняя часть зажима соединена с подъемной системой, состоящей из высокотемпературного стального троса и балансира. В случаях, когда требуется перевернуть сляб, к зажиму может быть добавлен поворотный механизм для точного переворота сляба на 90 или 180 градусов.

Учитывая высокотемпературную рабочую среду, на ключевых электрических компонентах установлены теплоизоляционные защитные кожухи. А основные стальные конструкции покрыты термостойкими и антикоррозийными покрытиями, чтобы обеспечить длительную и надежную работу оборудования в условиях высоких температур 400-1200℃. Такая специализированная конструкция делает кран-балку незаменимым и важным оборудованием для производственных линий непрерывной разливки и горячей прокатки на современных металлургических предприятиях.

Применение

Мостовой кран для слябов является ключевым логистическим оборудованием в сталелитейной и металлургической промышленности и в основном используется в основных производственных звеньях, таких как передача, штабелирование и технологическая обработка высокотемпературных слябов. Типичные сценарии его применения сосредоточены в трех основных областях производства стали:

Цех непрерывной разливки стали: этот тип мостового крана выполняет важную задачу по перемещению с заготовительного валка машины непрерывного литья заготовок на буферную площадку слябов. Он требует точного захвата высокотемпературных слябов непрерывной разливки 600-1200°C, подъема их в зону охлаждения слябов или непосредственной транспортировки в цех горячей прокатки.

Сырьевой пролет цеха горячей прокатки: кран для захвата слябов в основном выполняет управление штабелями и погрузочные операции на складе слябов. Здесь необходимо обрабатывать слябы различных спецификаций, и он адаптируется к слябам различной толщины и ширины с помощью регулируемых зажимных устройств. Зажим с функцией вращения может переворачивать сляб на 180 градусов, что соответствует требованиям стана горячей прокатки по направлению к печи.

Участок отделки слябов: для контроля поверхности, шлифовки и укладки готовой продукции в штабель. Рабочая температура окружающей среды здесь относительно низкая, но точность позиционирования выше, и требуется точное позиционирование в пределах ±3 мм. Кроме того, на линиях по производству толстого листа некоторых сталелитейных предприятий мостовые краны этого типа также выполняют ключевую задачу по транспортировке слябов из нагревательных печей на прокатные станы, что выдвигает чрезвычайно высокие требования к надежности и устойчивости оборудования.

Характеристики

Специальная система зажима:

Благодаря зажимным устройствам, предназначенным для плит, кран способен прочно и безопасно захватывать и отпускать плиты различных размеров и веса. Зажимы обычно имеют функцию автоматической регулировки для соответствия различным спецификациям материалов.

Высокоточное позиционирование:

Передовая система электрического управления и высокоточные датчики обеспечивают точный контроль положения и стабильную работу во время подъема. Это очень важно для предотвращения повреждения плиты во время перемещения.

Высокая грузоподъемность:

Предназначен для работы с крупными слябами весом до нескольких тонн, обладает достаточной прочностью и устойчивостью для обеспечения эффективной и безопасной работы. Конструкция главной балки и ног оптимизирована для того, чтобы выдерживать огромные нагрузки.

Технические параметры

Грузоподъемность		T	35	50	65
Пролет		m	27.5	37	35.5
Высота подъема			12	12	12
Рабочий класс			A7
Скорость	Хоситинг	m/min	0.95~9.5	0.95~9.5	0.78~78
	Путешествие на крабе		3.8~38	3.8~38	3.8~38
	Путешествие на тележке		8.5~85	8~80	7.5~75

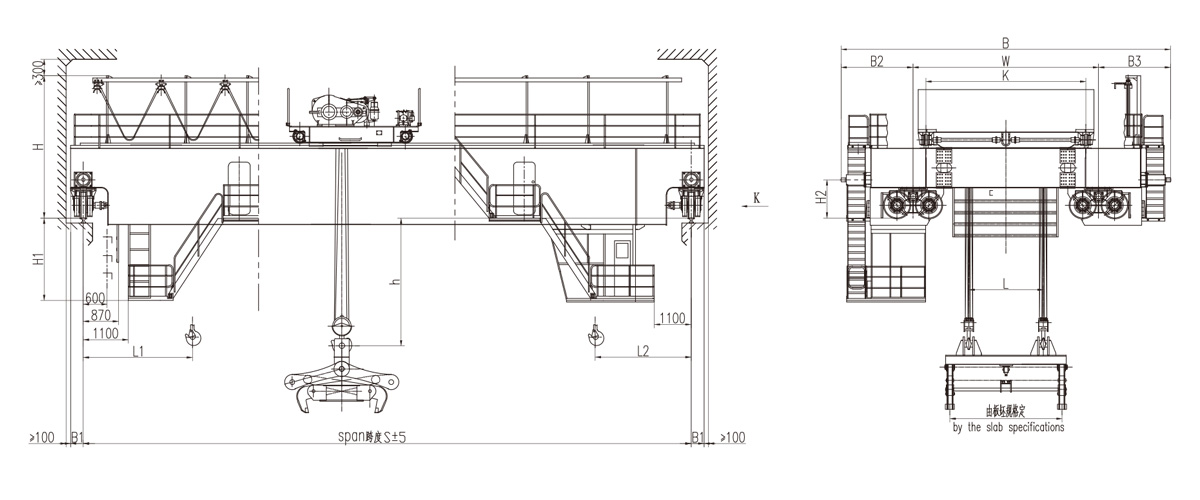

Основные размеры	H	mm	4450	4850	4650
	H1		2650	2800	2700
	H2		1200	1200	1200
	B		10900	10900	11400
	K		5000	5000	5500
	W		6000	6000	6500
	B1		400	400	400
	B2		2450	2450	2450
	B3		2450	2450	2450
Макс. нагрузка на колесо		kN	382	494	473
Рекомендуемый подкрановый рельс			QU120
Источник питания			3-Phase A.C.50Hz 380V
