Доковый портальный кран

Введение продукта

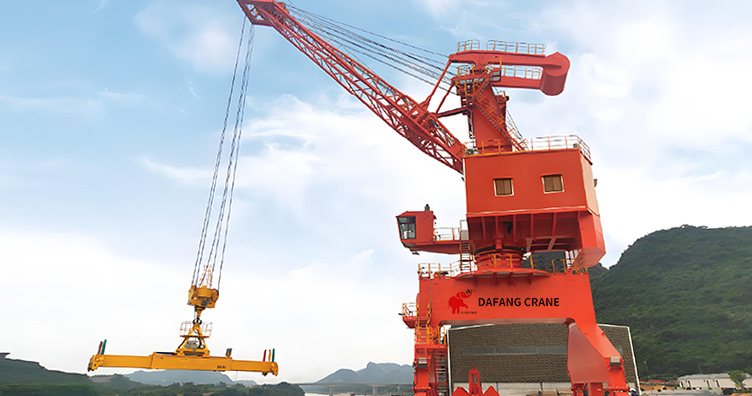

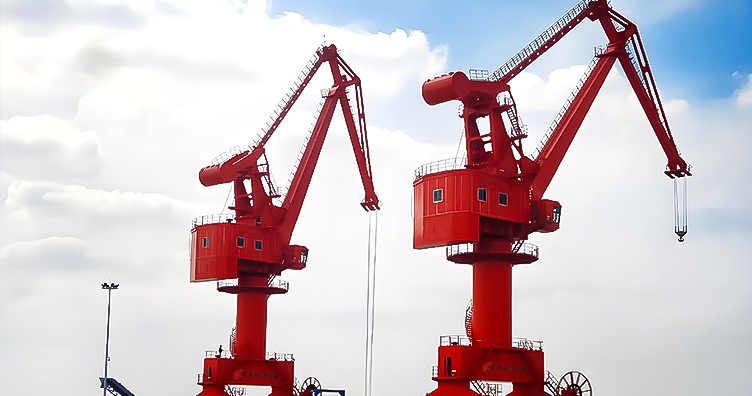

Доковый портальный кран - это большой поворотный кран для портов. В его конструкции полностью учтены устойчивость, грузоподъемность и эксплуатационная гибкость. Он широко применяется в порту для погрузки и разгрузки, на верфях и крупных промышленных объектах. Вся машина состоит в основном из четырех частей: металлической конструкции, рабочего механизма, электрической системы и устройства безопасности, и имеет характеристики сложной структуры и полных функций.

Металлическая часть конструкции включает в себя портал, поворотную платформу, систему стрел и систему балансировки. Рама портала представляет собой сварную конструкцию коробчатого сечения, состоящую из жестких ножек с обеих сторон и верхних балок, образующих устойчивую раму в форме двери. Она может выдерживать огромные вертикальные нагрузки и опрокидывающие моменты. Поворотная платформа находится на верхней части портала через большую поворотную опору, поддерживающую подъемный механизм, механизм оттяжки и поворотный механизм. Система стрелы в основном имеет ферменную или коробчатую структуру, а движение по углу наклона осуществляется с помощью механизма изменения величины. Некоторые портальные краны для доков используют комбинированную систему стрелы, которая образует четырехзвенный механизм через мост «нос слона» и жесткую тягу для обеспечения перемещения груза примерно в горизонтальной плоскости.

Рабочий механизм включает в себя механизм подъема, механизм откидывания стрелы, механизм поворота и механизм управления краном. Механизм подъема состоит из двигателя, редуктора, тормоза и барабана с канатом, что позволяет осуществлять вертикальный подъем тяжелых предметов. Амплитудная переменная управляет изменением угла подъема стрелы, и распространенными являются канатный и стоечный повороты. Механизм поворота приводится в действие двигателем с вертикальным редуктором скорости, благодаря чему портальный кран может полностью поворачиваться на 360°.

Преимущества портального крана

Эффективная эксплуатационная способность
Доковый портальный кран имеет полноповоротную конструкцию, в сочетании с гибким механизмом изменения амплитуды и большой системой шагания каретки, которая может эффективно охватывать рабочую зону в пределах 360°. Его скорость подъема, скорость амплитуды и скорость поворота точно регулируется, особенно подходит для портов, судостроения, значительно повышая эффективность логистического оборота.

Отличная стабильность и грузоподъемность
Прочная конструкция основания в форме двери и оптимизированная система балансировки делают портальный кран чрезвычайно устойчивым к опрокидыванию. Он оснащен многофундаментной опорой и тяжелой колесной рельсовой системой, которая может стабильно поднимать от десятков до сотен тонн груза. Он может безопасно работать даже при сильном ветре или в сложных условиях, обеспечивая надежность подъема тяжелого оборудования и обработки сыпучих грузов.

Широкий диапазон условий работы
Модульная конструкция позволяет адаптировать его к различным условиям работы путем замены спредеров, изменения длины стрелы или установки специальных устройств. Будь то погрузка и разгрузка контейнеров, перевалка сыпучих грузов или установка крупногабаритного оборудования, портальный кран может удовлетворить самые разнообразные потребности за счет изменения конфигурации и продемонстрировать отличную применимость во многих областях.

Приложение

Работа портового терминала: Для погрузки и разгрузки контейнеров, стали и других тяжелых грузов, обеспечивая эффективные решения по обработке материалов для грузов различных размеров и веса.
Верфи и судоремонтные заводы: Подходит для подъема и сборки крупных компонентов во время строительства и обслуживания судов, обеспечивая ход и качество строительства и повышая эффективность работы.

Технические параметры

Основные технические параметры
Основные параметры	Номинальная грузоподъемность	Крюк (т)	10	16	25	40	60	80
		Grab(t)	10	16	25	40	40	40
	Высота подъема	Над поверхностью рельса (м)	20	25	25	28	30	35
		Ниже поверхности рельса (м)	10	10	15	15	18	20
	Макс. рабочий диапазон (м)		30	35	35	35	40	45
	Минимальный рабочий диапазон (м)		8.5	8.5	9.5	11	12	12
	Радиус поворота хвоста (м)		6.5	7	7.5	8	9	9.5
	Ширина колеи (м)		10.5/12	10.5/12	10.5/12/14	10.5/12/14/16	12/14/16	12/14/16
	Расстояние до базы (м)		10.5/12	10.5/12	10.5/12/14	10.5/12/14	12/14/16	12/14/16
Скорость	Скорость подъема	Полная нагрузка (м/мин)	40	40	50	50	40	30
		Без нагрузки (м/мин)	60	60	80	80	70	50
	Скорость подъема (м/мин)		40	40	50	50	30	30
	Скорость поворота (об/мин)		1/1.2/1.5	1/1.2/1.5	1/1.2/1.5	1/1.2/1.5	0.8/1	0.8/1
	Скорость передвижения крана (м/мин)		25/30	25/30	25/30	25/30	25/30	25/30
Количество колес			16/20	20/24	24/32	32	32/40	40
Макс. нагрузка на колесо			250	250	250	250	300	300
Тип рельса			QU80	QU80	QU100	QU100	QU100	QU100
Источник питания			3 фазы переменного тока 380V 50HZ
