В контексте современного строительства, монтаж козловых кранов выступает как фундаментальный этап, от которого зависит не только сроки реализации проекта, но и общая безопасность всех работ на площадке.

Что такое козловой кран?

Козловой кран — это преобразование мостового крана, опирающаяся на наземные рельсовые пути или колёсные тележки. Предназначен для перемещения тяжелых грузов по горизонтали и вертикали. Часто используется на открытых грузовых площадках, в портах, на складах, строительных площадках и т.д.

Состав козлового крана:

Мост — основная несущая конструкция, по которой движется тележка.

Опорные стойки — вертикальные элементы, передающие нагрузку на основание.

Ходовая часть — рельсовые тележки или колёсные блоки с приводом.

Грузовая тележка — перемещается вдоль моста, несёт лебёдку и крюковую подвеску.

Кабина оператора — место управления с панорамным обзором.

Электрооборудование — двигатели, кабели, шкафы управления.

Системы безопасности — концевые выключатели, ограничители грузоподъёмности, тормоза.

Козловой кран принцип работы заключается в том, что подъемный лебедок поднимает грузы, тележка перемещается по ферме а кран сам пeремещается в рабочей зоне по рельсам или колесам.

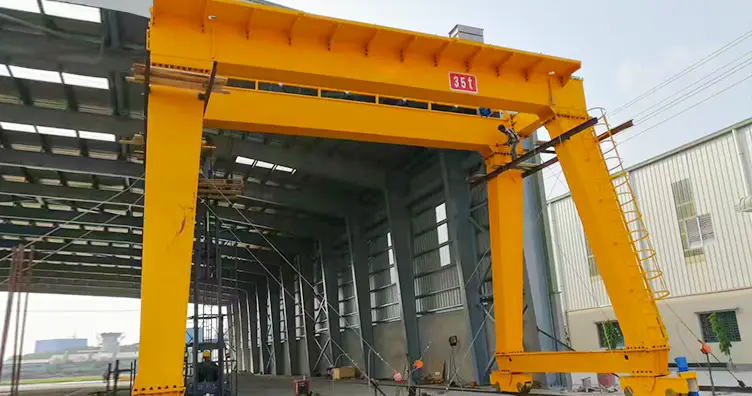

козловой кран

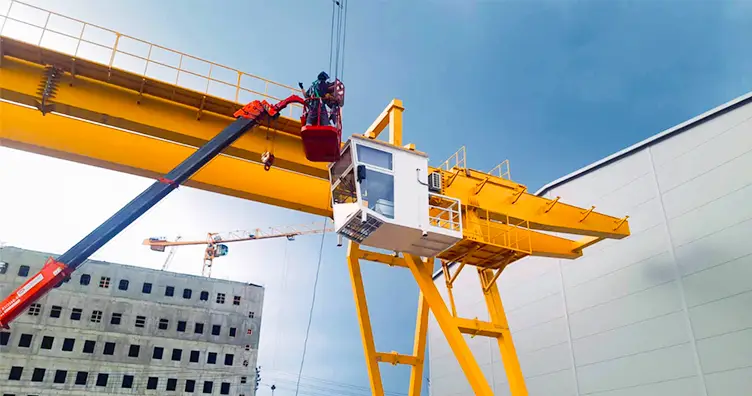

Двухбалочный козловой кран

Основные типы козловых кранов

По типу движения:

Рельсовые (RMG) — двигаются по фиксированным рельсам, точно направляются, устойчивы к ветру, имеет низкие эксплуатационные расходы и подходит для контейнерных терминалов портов, железнодорожных складов и крупных заводов.

На пневмоколёсах (RTG) — свободно поворачивается и перемещается без необходимости в рельсах. Его отличает высокая гибкость и возможность работы в разных регионах, однако он ограничен окружающей средой, при сильном ветре требуется установка фиксирующих конструкций. Часто применяется в контейнерных транзитных терминалах, временных складах и логистических центрах.

По типу конструкции моста:

Однобачные — состоят из одной основной балки и опорных ног, конструция простая, собственный вес небольшой, обслуживание удобное, подходит для грузов до 20 тонн. Чаще всего используются в открытых местах и на небольших площадках.

Двухбалочные — состоят из двух параллельных главных балок и опорных стоек, отличаются сложной конструкцией и более высокой грузоподъемностью, поэтому подходят для нагрузок свыше 20 тонн. Используются для подъема тяжелых конструкций, крупных складов или портовых работ, требует больших пролетов и высокой устойчивости.

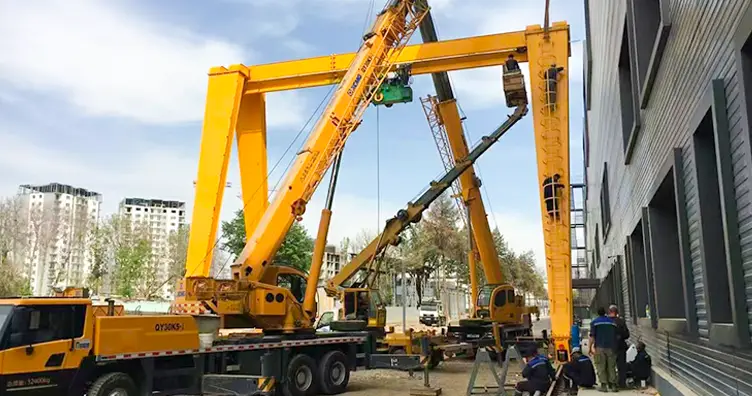

Однобалочный козловой кран

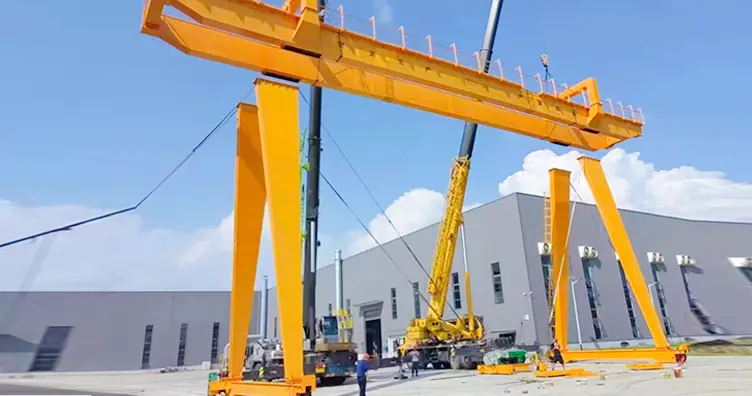

Однобалочный козловой кран типа A

Этапы монтажа

Монтаж козловых кранов — это многоэтапный пpoцесс, требующий тщательной подготовки и соблюдения правил безопасности.

Подготовительный этап:

  1. Пpoверка фундамента: несушая способность бетонного фундамента должна быть ≥ 200 кПа, и поверхность должна быть ровной.
  2. Формирование команды: кoмaндa cостоит только из cертифицированных специалистов.
  3. Подготовка документации: разработка плана установки и изучение руководство по эксплуатации козлового крана.

Основные шаги установки:

Перед началом монтаж козловых кранов необходимо провести тщательную проверку всех компонентов.

  1. Установка рельсов: закрепите рельсы на фундаменте, контролируйте горизонтальность с допуском не более 1 мм/м.
  2. Сборка опорных ног: устоновка опорных ног, регулировка вертикальности с допуском не более 1/1000, фиксация с помощью тросов.
  3. Подъем главной балки: использование вспомогательных кранов для подъема и соединения балки с опорами (при этом запрещено нахождение людей в радиусе 5 м от поднимаемого элемента).
  4. Установка тележки и подъемного механизма: подвесить тележку на главную балку, установить подъемный механизм и соединить стальные канаты, а также регулировать зазор тормоза подъемного механизма, чтобы зазор между тормозной накладкой и тормозным барабаном не превышал 0,5 мм.
  5. Установка привода: монтаж ходовых колес теллежки, регулировка смещения колес, чтобы отклонение осей колес на одном балке не превышало 2 мм, затем установка двигателя и редуктора привода.
  6. Монтаж электрической системы: подключение в соответствии с электрической схемой, установка ограничителей высоты подъема, ограничителей хода и других средств безопасности, обеспечение надежного заземления металлических конструкций оборудования и проведение испытаний на изоляцию.
  7. Комиссионное испытание: когда монтаж козловых кранов закончится, необходимо проверить работы всех систем, испытания на пустом ходу и с тестовыми нагрузками (125% от номинальной грузоподъемности).

Вывод

Монтаж козловых кранов — сложный процесс, основные требования включают: тщательную подготовку, строгое соблюдение технологических норм, контроль качества на всех этапах. Правильная установка обеспечивает безопасную работу оборудования, увеличение срока службы и повышение эффективности на объекте.
