Козловой кран – это тяжёлое подъемное оборудование, отличающееся тем, что его опоры установлены на земле (в отличие от подвесных мостовых кранов, закреплённых на потолочных конструкциях). Горизонтальная балка располагается между опорами и служит основной несущей частью. Грузоподъёмность таких кранов составляет от 5 до 300 тонн, что делает их подходящими для средних и тяжёлых работ.
Козловые краны бывают двух основных типов: однобалочные (предназначенные для более лёгких грузов весом от 1 до 20 тонн) и двухбалочные (используются для тяжёлых операций с грузами от 5 до 800 тонн).
В этой статье мы подробно рассмотрим козловые краны: их определение, конструкцию и основные узлы, принцип работы, сферы применения, а также технические характеристики. Это поможет вам лучше разобраться в особенностях данного оборудования и выбрать подходящее решение под ваши задачи.
Козловой кран – это крупногабаритное наружное подъёмное устройство с портальной стальной рамой, предназначенное для работы с тяжёлыми грузами. Он соответствует международным стандартам безопасности (CE, ISO, EAC и др.), что позволяет исключить ручное перемещение громоздких объектов, снизить риск производственных травм и одновременно повысить эффективность операций.
В его конструкцию входят основные узлы:
В отличие от мостовых кранов (EOT), которые двигаются по верхним рельсам внутри цеха, козловые краны перемещаются по рельсам, уложенным на земле, что делает их особенно удобными для эксплуатации на открытых площадках.
Они широко применяются в портовых терминалах, грузовых дворах, тяжёлой промышленности – для перегрузки контейнеров, стальных балок, крупногабаритного оборудования.
Наиболее распространённые виды:
Разнообразие конструктивных решений обеспечивает гибкость и возможность подъёма грузов на значительные расстояния, идеально подходя для масштабных операций по перемещению материалов на открытом воздухе.

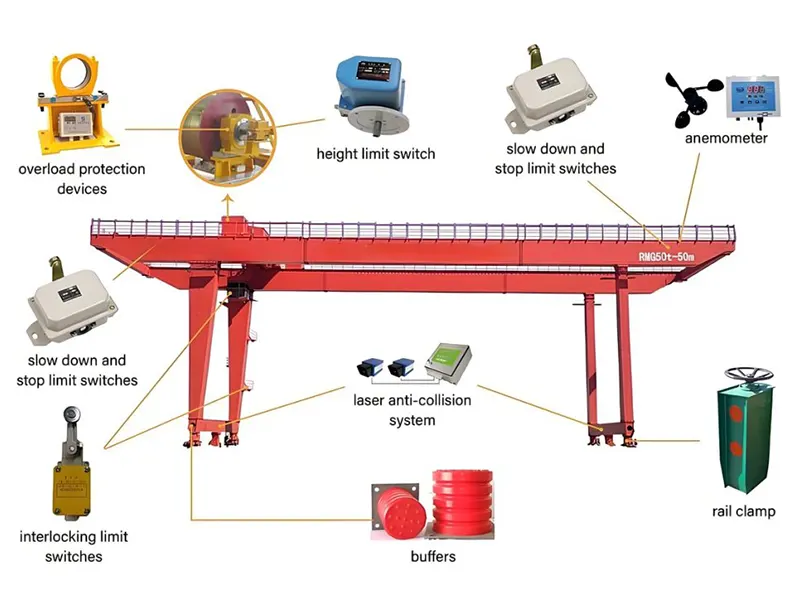

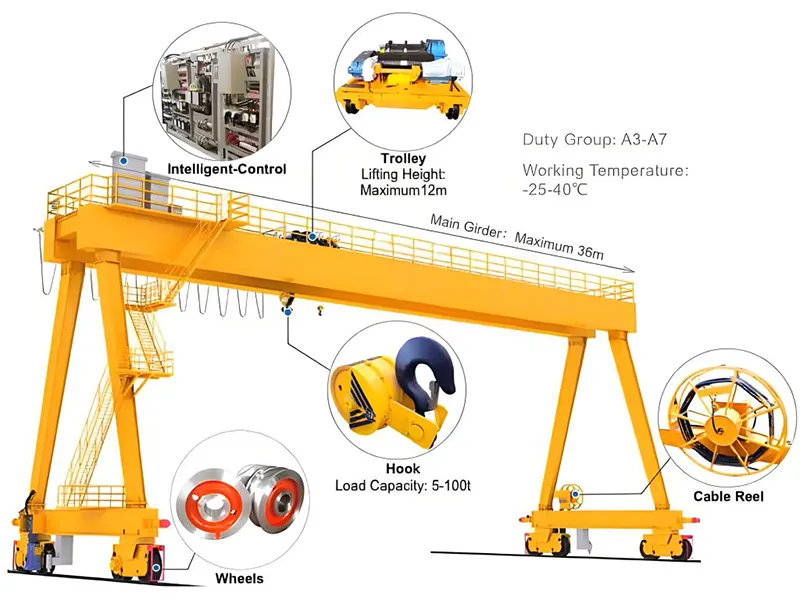

Козловой кран состоит из нескольких ключевых элементов: главной балки, опорных стоек, ходовой тележки, подъёмного механизма, ходовой системы крана, электрического оборудования, кабины управления, системы безопасности, а также других вспомогательных деталей. Каждый компонент выполняет свою важную функцию:
Благодаря слаженной работе всех перечисленных узлов козловой кран обеспечивает надёжность, высокую грузоподъёмность и безопасность при эксплуатации в самых разных условиях.
Козловой кран функционирует за счёт скоординированной работы всех механизмов, управляемых электрической системой, что обеспечивает безопасный подъём и перемещение тяжёлых грузов.
Слаженное взаимодействие трёх основных движений — подъёмного, поперечного и продольного — делает козловой кран эффективным инструментом для обработки тяжёлых грузов на открытых площадках.
Козловые краны широко применяются на строительных площадках, при возведении мостов, в судостроении, на гидроэлектростанциях и в горнодобывающей промышленности для перемещения и подъёма различных материалов. Существует несколько типов таких кранов, и каждый из них отличается особенностями конструкции, функционалом и сферой применения.
Китайский производитель и поставщик Dafang предлагает широкий ассортимент козловых кранов, включая:
Если вы ищете наиболее подходящий вариант козлового крана для повышения производительности, следующая информация поможет вам разобраться в особенностях каждого типа и подобрать оптимальное решение под конкретные задачи.
Существует два наиболее распространённых типа однобалочных козловых кранов:

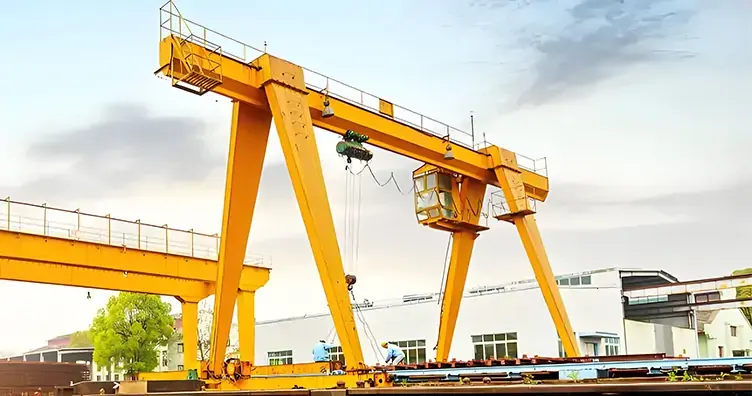

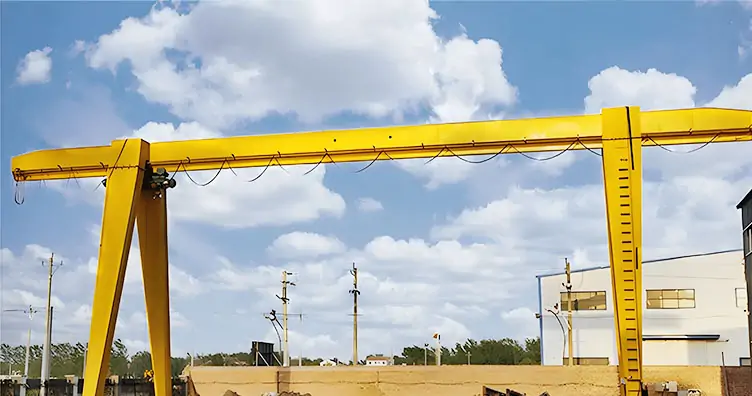

Это наиболее популярная и широко используемая модель однобалочного крана. Она оснащена одной главной балкой — коробчатой либо ферменной конструкции, по верхним рельсам которой перемещается тележка с подъёмным механизмом. Такой кран рассчитан на среднюю грузоподъёмность (обычно от 5 до 32 тонн), отличается простой и облегчённой конструкцией, а также сниженной стоимостью производства и монтажа. Краны MH идеально подходят для небольших грузовых площадок, цехов, складов и строительных объектов под открытым небом. Основное назначение — подъём и перемещение грузов лёгкой и средней массы: упаковок, стальных труб, мелких машинных деталей, строительных материалов.

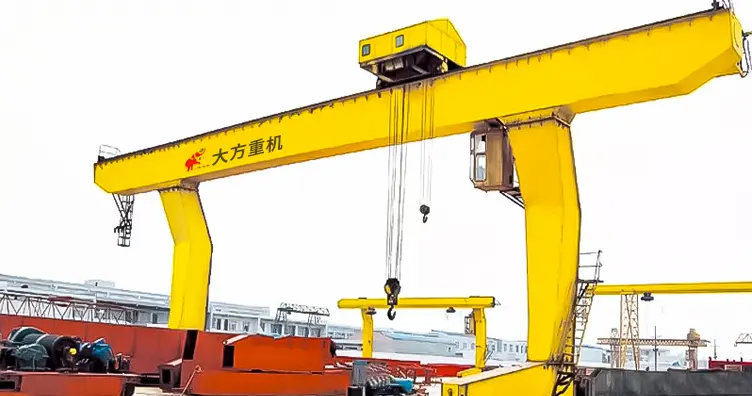

Главная особенность данной модели — наличие L-образных опорных ног: одна из них укороченная и примыкает к стене, колонне или другой стационарной конструкции, а другая — стандартной длины и перемещается по рельсам на земле. Благодаря такой конфигурации экономится горизонтальное пространство, что особенно важно при работе в стеснённых условиях рядом со зданиями. Грузоподъёмность таких кранов сопоставима с моделью MH (обычно 5–20 тонн). L-образные козловые краны особенно эффективны в узких цехах, на окраинах заводских территорий или на небольших логистических площадках.
Существует два наиболее распространённых типа двухбалочных козловых кранов:
Главная особенность этой конструкции — U-образная форма главных балок, при которой внутренняя сторона не имеет верхней полки. Такое решение позволяет легко перемещать через пролёт длинномерные или громоздкие грузы, например стальные балки или крупные профили. Кран обладает средней и высокой грузоподъёмностью, отличается хорошей боковой устойчивостью и широко применяется на металлургических предприятиях, в цехах по обработке профилей или на открытых складских площадках.

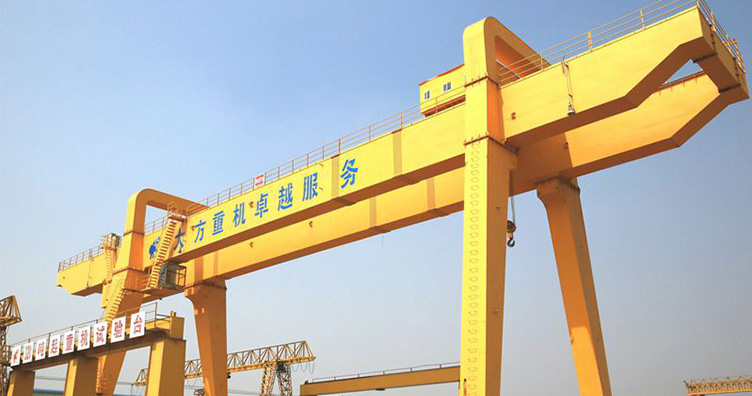

Этот тип характеризуется опорами в форме буквы «А» (по типу фронтона). Конструкция снижает парусность, повышает жёсткость и экономит место у основания ног. Кран имеет высокую грузоподъёмность и относится к высокому классу работы, что делает его оптимальным для эксплуатации на открытых площадках с интенсивными нагрузками — в портах, на крупных грузовых терминалах или в тяжёлых машиностроительных цехах. Его часто используют для подъёма контейнеров, массивных отливок или тяжёлого оборудования, а также для работы в суровых уличных условиях.

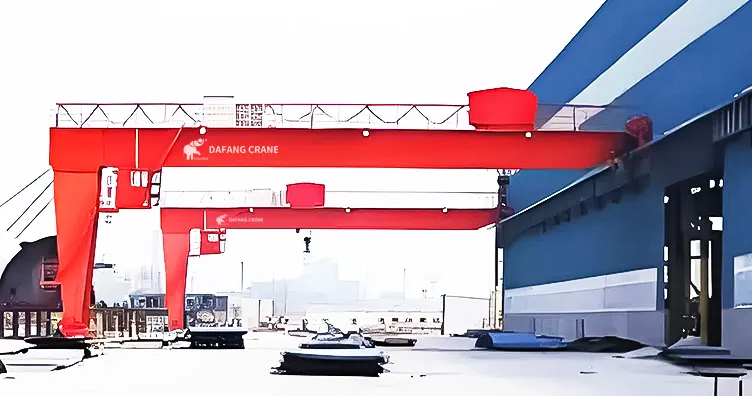

Полукозловые краны бывают двух основных типов:

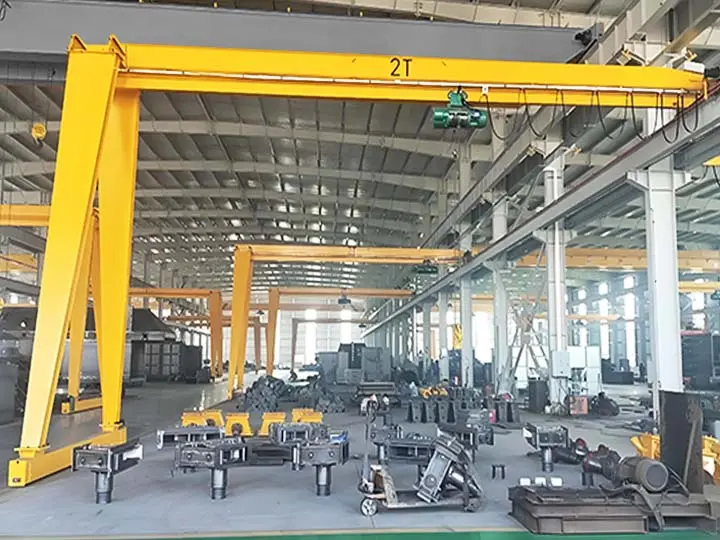

Такой кран оснащён одной главной балкой: с одной стороны он опирается на опорные ноги, перемещающиеся по наземным рельсам, а с другой — на стены здания или железобетонные колонны, оборудованные рельсовыми креплениями. Он обладает средней грузоподъёмностью (обычно 5–32 т), отличается компактной конструкцией и позволяет экономить полезную площадь пола. Это оптимальное решение для узких цехов, небольших площадок или объектов, где одна сторона расположена вплотную к зданию. Кран прост в установке, экономичен и подходит для работы с лёгкими и среднетяжёлыми грузами, такими как стальные трубы, упаковки или мелкие детали оборудования.

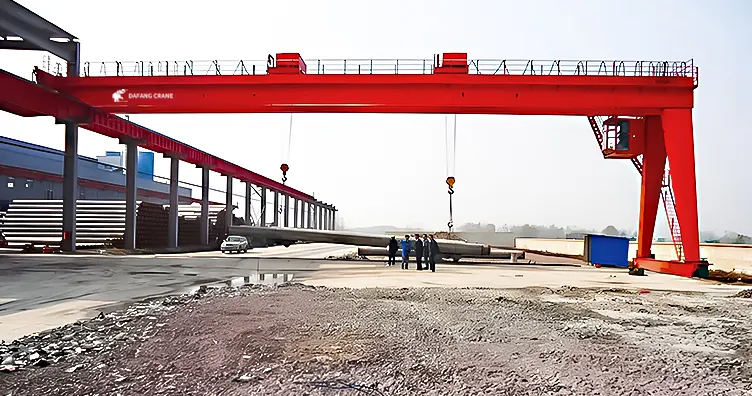

Конструкция включает две параллельные главные балки: одна сторона крана устанавливается на опорные ноги, движущиеся по рельсам, а другая закрепляется на стационарных сооружениях. Такая схема обеспечивает повышенную грузоподъёмность (10–100 т), высокую устойчивость и позволяет работать в более тяжёлом режиме с частыми интенсивными циклами. Эти краны широко применяются на предприятиях тяжёлой промышленности и на крупных грузовых терминалах для подъёма массивных стальных конструкций, формовочного оборудования или тяжёлых полуфабрикатов.
Ферменные козловые краны делятся на два основных типа:

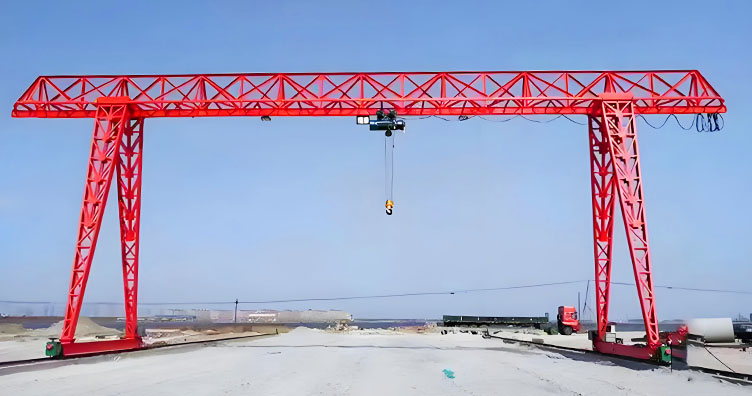

В его конструкции используется одна главная балка ферменного типа, отличающаяся лёгкостью и экономным расходом материала. Тельфер или тележка перемещается по одной стороне балки. Такой кран рассчитан на работу со средними и небольшими нагрузками (обычно до 50 т), имеет малый собственный вес, невысокую стоимость и прост в монтаже и обслуживании. Чаще всего применяется на небольших заводах, складах или открытых площадках для перемещения лёгких и среднетяжёлых грузов, например стальных листов, упаковок или комплектующих изделий.

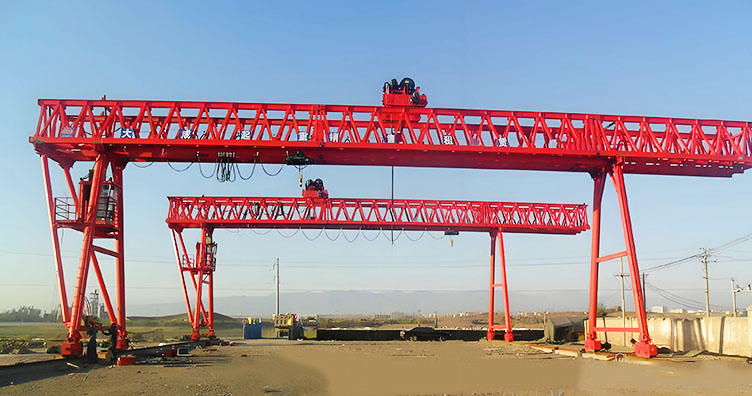

Оснащается двумя параллельными главными фермами, между которыми перемещается грузовая тележка. Такая конструкция обеспечивает высокую грузоподъёмность (до нескольких сотен тонн), отличную устойчивость и возможность работы в тяжёлом режиме. Эти краны находят применение в портах, на крупных грузовых терминалах и предприятиях тяжёлой промышленности для подъёма контейнеров, массивных стальных балок или крупного технологического оборудования.
Козловой кран идеально подходит для подъёма и перемещения тяжёлых грузов на открытых площадках и в условиях интенсивной работы. Он широко применяется в разных отраслях:
| Продукты | Однобалочные козловые краны | Двухбалочные козловые краны |
| Модель | L/MH/BMH | A/U/BMG |
| Грузоподъёмность | 1–32 тонны | 5–800 тонн |
| Пролет | 3–31,5 м | 5–35 м |
| Высота подъёма | 6–24 м | 5–30 м |
| Скорость подъёма | 8, 0,8/8 м/мин, 7, 0,7/7 м/мин | 2–8 м/мин, 1–20 м/мин |
| Рабочая температура | от -25°C до +40°C | от -25°C до +40°C |
| Источник питания | 3 фазы переменного тока, 380 В, 50 Гц | 3 фазы переменного тока, 380 В, 50 Гц |
| Способ управления | дистанционное/подвесное/из кабины (по индивидуальному заказу) | дистанционное управление/подвесной пульт/управление из кабины (по индивидуальному заказу) |
| Режим работы | A3–A5 | A3–A7 |
Теперь вы получили полное представление о козловых кранах и об условиях их эксплуатации. Вы знаете, как выбрать наиболее подходящий тип козлового крана для повышения производительности вашего предприятия.
Если вы хотите узнать больше о козловых кранах, консольных кранах, портовых кранах или запчастях для кранов, свяжитесь с нашими специалистами и менеджером по продажам. Мы предоставим вам профессиональные консультации и поддержку.
