Что такое козловой башенный кран?

Козловой башенный кран, или ферменный кран, это козловой кран с ферменной конструкцией, представляет собой подъёмное оборудование, в котором основная балка выполнена в виде фермы.

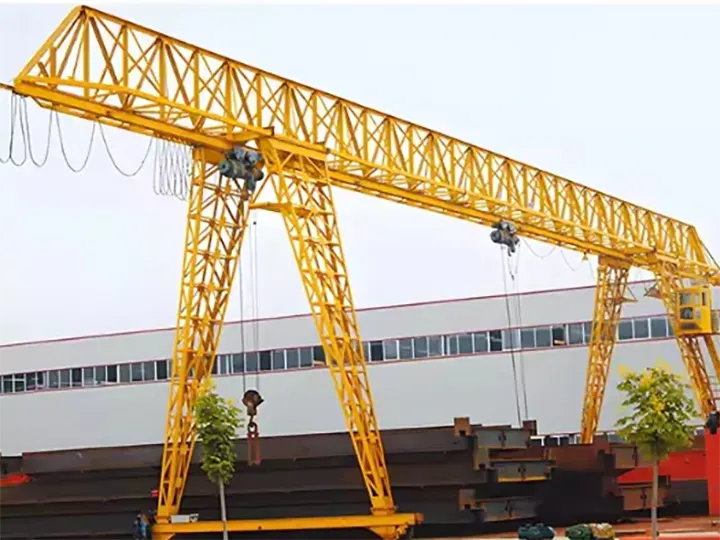

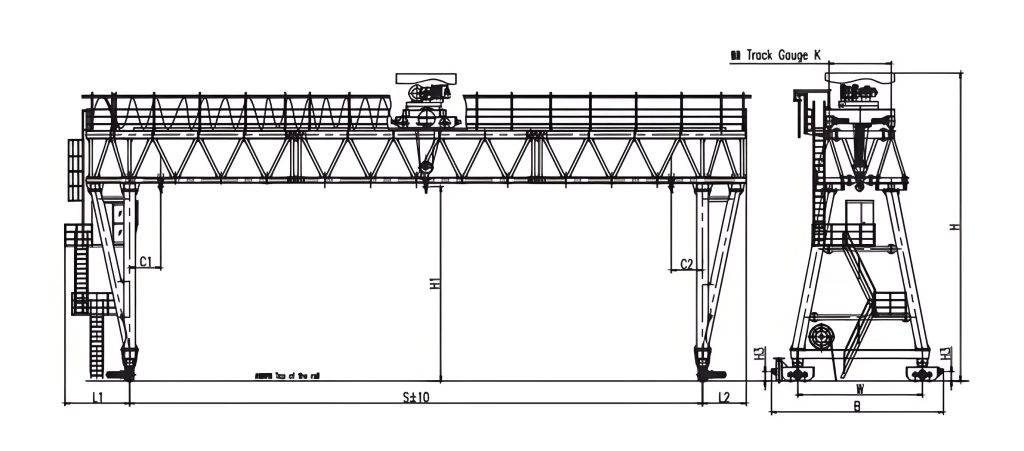

Он выпускается в двух вариантах: однобалочный ферменный кран MH (до 20 тонн) и двухбалочный ферменный кран MG (60–300 тонн).

Благодаря лёгкой, но прочной конструкции фермы, такой кран обладает высокой ветроустойчивостью и отлично подходит для эксплуатации на открытых площадках.

В данной статье подробно рассмотрены особенности ферменного крана — его определение, конструкция, принцип работы, области применения и технические характеристики. Материал поможет вам лучше понять, что представляет собой ферменный кран и как выбрать подходящее оборудование для ваших задач.

Что такое козловой башенный кран?

Козловой башенный кран — это ферменный кран, основная балка которого выполнена в виде ферменной конструкции. Такая конструкция представляет собой систему стальных стержней, соединённых между собой болтами или сваркой, образующих треугольные ферменные узлы. Благодаря этому кран отличается небольшим собственным весом, большим пролётом и высокой ветроустойчивостью.

Эта треугольная конструкция эффективно распределяет нагрузку, позволяя главной балке выдерживать вес груза при существенно меньшей массе (на 30–50 % легче, чем сплошные балки). По сравнению с традиционными кранами, ферменный кран особенно хорошо подходит для работ с большим пролётом (7,5–35 м, возможна индивидуальная настройка), так как требует меньше опорных колонн, что снижает затраты на инфраструктуру.

В отличие от кранов со сплошной балкой, его полая ферменная конструкция уменьшает сопротивление ветру и обеспечивает оптимальное соотношение между несущей способностью и экономией материала. Такой кран идеально подходит для лёгких и средних подъёмных операций на открытых площадках или в помещениях с большим пространством — например, на грузовых дворах, в портах и тяжёлых производственных цехах. Он широко используется для перегрузки материалов, монтажа крупногабаритных деталей и других задач, требующих работы на больших пролётах, обеспечивая оптимальный баланс между эффективностью, затратами и адаптацией к внешним условиям.

Ферменный кран технические характеристики

Тип	Однобалочный ферменный кран MH	Двухбалочный ферменный кран MG
Грузоподъёмность	1-32 тонны	60-300 тонн
Пролет	3-31,5 м	18-35 м
Высота подъёма	6-30 м	10-12 м
Температурный режим	-20℃～+40℃	-20℃～+40℃
Электропитание	3 фазы переменного тока 380 В 50 Гц	3 фазы переменного тока 380 В 50 Гц
Подъемный механизм	Электрическая лебедка CD/MD	Тележка с электрической лебедкой
Режим работы	A3-A5	M3

Особенности конструкции

• Небольшой собственный вес: Ферменная конструкция заменяет сплошные балки, благодаря чему масса крана снижается на 30–50 %. Это уменьшает нагрузку на рельсы и фундамент, что позволяет сократить затраты на строительство.
• Повышенная ветроустойчивость: Полая ферма снижает сопротивление ветру на 40–60 %, обеспечивая стабильную работу крана даже в открытых зонах — на портовых территориях, железнодорожных и грузовых дворах.
• Гибкая настройка пролёта: Модульная система ферменных секций позволяет подбирать длину пролёта (от 7,5 до 35 м) под конкретные производственные или складские площадки, без необходимости установки дополнительных опор.
• Простота обслуживания: Конструкция отличается минимальным количеством сложных узлов; при повреждении отдельные стержни можно заменить по отдельности, что снижает время простоя и затраты на обслуживание.

Области применения ферменного крана

Ферменный кран в основном используется для обработки и перемещения грузов, обеспечивая эффективное выполнение операций по погрузке, разгрузке, транспортировке и штабелированию.

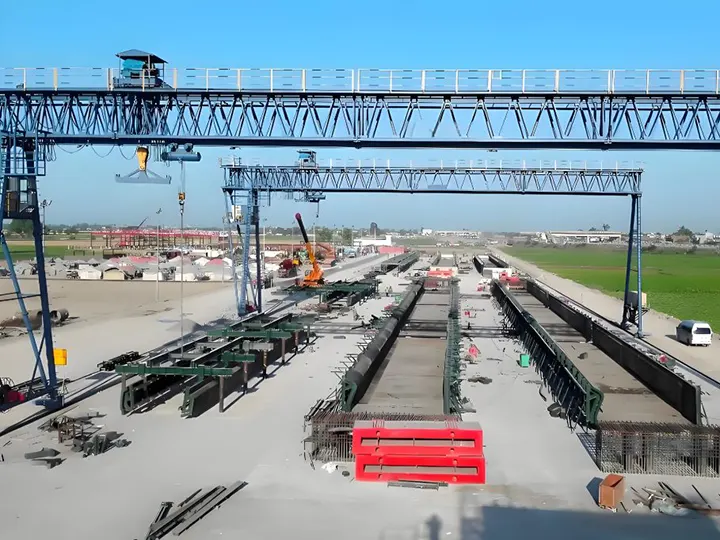

Строительные площадки и объекты инфраструктуры

Кран может быть установлен временно для перемещения строительных материалов (например, арматуры, бетонных блоков) на открытых участках. При необходимости оборудование легко демонтируется и переносится на другое место.

Тяжёлые производственные цеха

Идеально подходит для больших пролётов производственных помещений, позволяет перемещать полуфабрикаты (например, детали станков) между производственными линиями.

Открытые грузовые площадки

Обеспечивает покрытие больших пространств, поднимает и перемещает паллетированные или упакованные грузы между транспортными средствами и складскими зонами, при этом конструкция устойчива к ветровым нагрузкам.

Филиальные терминалы портов

Используется для коротких перемещений лёгких контейнеров длиной до 20 футов, большие пролёты позволяют охватывать сразу несколько причалов.

Логистические склады

С помощью настраиваемого пролёта кран способен штабелировать паллетированные грузы в высоких стеллажах, повышая эффективность использования складской площади.

Козловой башенный кран цена

Тип	Грузоподъёмность	Цена (доллары США)
Однобалочный ферменный кран MH	3-20 тонн	35000 ~ 105000 долларов США, в зависимости от характеристик
Двухбалочный ферменный кран MG	60-300 тонн	150 000–125 000 долларов США, в зависимости от комплектации
